تفاوت کرتین وال و ترمال بریک چیست؟ بررسی کامل دو سیستم پرکاربرد نمای ساختمان
اگر بخواهیم خیلی ساده توضیح دهیم، کرتین وال و ترمال بریک را نمیتوان به عنوان دو سیستم کاملاً مشابه یا رقیب مستقیم با یکدیگر مقایسه کرد؛ زیرا هر کدام برای هدف متفاوتی طراحی شدهاند. کرتین وال (Curtain Wall) یک سیستم نمای شیشهای ساختمان است که برای ایجاد یک پوسته مدرن، مقاوم و زیبا در نمای خارجی ساختمان استفاده میشود، در حالی که ترمال بریک (Thermal Break) یک فناوری عایق حرارتی در پروفیلهای آلومینیومی است که با کاهش انتقال حرارت، عملکرد پنجرهها و درها را بهبود میدهد. مجموعه کیان پنجره با ارائه راهکارهای تخصصی در زمینه سیستمهای آلومینیومی و شیشهای، به انتخاب صحیح بین سیستمهای نمای مدرن و پنجرههای عایق کمک میکند. بنابراین سؤال درست این نیست که «کرتین وال بهتر است یا ترمال بریک؟»، بلکه باید بررسی کرد برای هر بخش از ساختمان، کدام سیستم با توجه به نیاز پروژه، طراحی معماری، شرایط آبوهوایی و میزان اهمیت عایقبندی انتخاب مناسبتری است
کرتین وال چیست؟
کرتین وال (Curtain Wall) یک سیستم نمای شیشهای و آلومینیومی غیر باربر است که به عنوان پوسته خارجی ساختمان اجرا میشود. این سیستم وزن خود و شیشههای نصب شده را تحمل میکند اما هیچ نقشی در تحمل بارهای اصلی سازه ندارد.
در نمای کرتین وال، شبکهای از پروفیلهای آلومینیومی عمودی و افقی به نام لامل یا مولیون و ترنسوم ایجاد میشود و شیشهها داخل این شبکه قرار میگیرند.
این نوع نما به دلیل ظاهر یکپارچه، امکان استفاده گسترده از شیشه و ایجاد نور طبیعی زیاد، یکی از محبوبترین گزینهها در ساختمانهای اداری، تجاری و پروژههای لوکس محسوب میشود.
ترمال بریک چیست؟
ترمال بریک (Thermal Break) نوعی سیستم پروفیل آلومینیومی است که با استفاده از یک لایه عایق پلیآمید بین بخش داخلی و خارجی پروفیل، انتقال حرارت را کاهش میدهد.
آلومینیوم به صورت طبیعی رسانای حرارت است؛ بنابراین در پروفیلهای معمولی گرما و سرما به راحتی منتقل میشود. در سیستم ترمال بریک، وجود نوار پلیآمید باعث ایجاد یک مانع حرارتی شده و عملکرد پنجره را از نظر انرژی بهبود میدهد.پنجرههای ترمال بریک معمولاً در ساختمانهای مسکونی، ویلاها، برجها و پروژههایی که کاهش مصرف انرژی اهمیت دارد استفاده میشوند.
تفاوت اصلی کرتین وال و ترمال بریک
مهمترین تفاوت این دو سیستم در کاربرد آنها است.
کرتین وال یک سیستم کامل برای پوشش نمای خارجی ساختمان است و بیشتر جنبه معماری، زیبایی و ایجاد نمای شیشهای دارد.
اما ترمال بریک یک سیستم پنجرهای است که هدف اصلی آن افزایش عایق حرارتی، جلوگیری از ورود سرما و گرما و افزایش آسایش داخل ساختمان است.
به بیان ساده:
- کرتین وال = سیستم نمای شیشهای ساختمان
- ترمال بریک = سیستم پنجره آلومینیومی عایق حرارت
تفاوت کرتین وال و ترمال بریک از نظر ساختار
ساختار کرتین وال
کرتین وال از بخشهای زیر تشکیل میشود:
- پروفیلهای آلومینیومی لامل
- شیشههای دوجداره یا سه جداره
- لاستیکهای آببندی EPDM
- اتصالات و براکتهای مخصوص
- سیستم نگهدارنده شیشه
این ساختار باعث میشود نمای ساختمان ظاهری مدرن و یکپارچه داشته باشد.

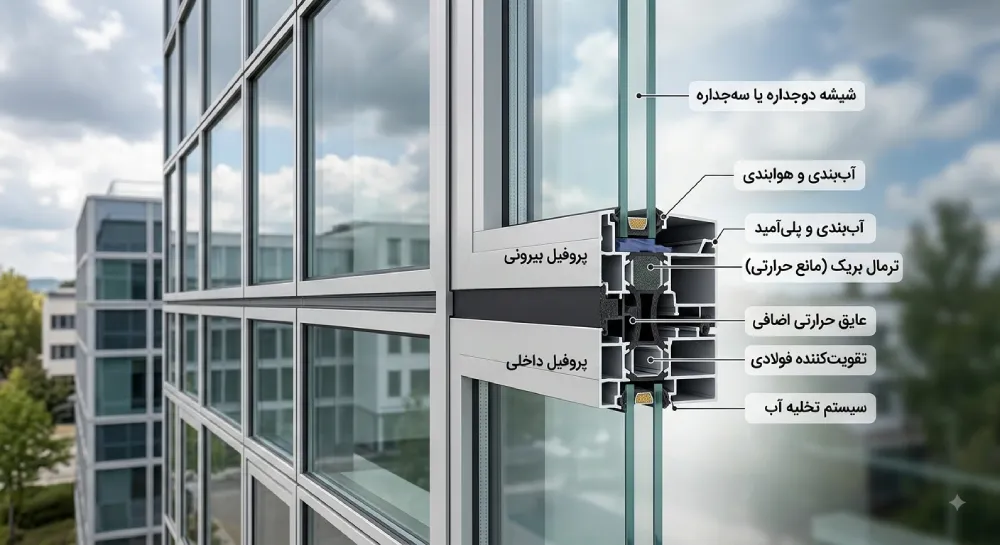

ساختار پنجره ترمال بریک
پنجره ترمال بریک شامل:
- پروفیل آلومینیومی چند محفظهای
- نوار پلیآمید عایق
- شیشه دوجداره یا سه جداره
- یراقآلات بازشو
- لاستیکهای آببندی
است که باعث بهبود عملکرد حرارتی و صوتی پنجره میشود.
تفاوت کرتین وال و ترمال بریک از نظر عایق حرارتی
یکی از مهمترین تفاوتهای این دو سیستم، عملکرد حرارتی آنها است.
پنجره ترمال بریک به دلیل وجود لایه پلیآمید، انتقال حرارت را به میزان قابل توجهی کاهش میدهد و برای ساختمانهایی که استانداردهای مصرف انرژی اهمیت دارد گزینه مناسبی است.
کرتین وال نیز میتواند با استفاده از شیشههای مناسب و طراحی اصولی عایق باشد، اما هدف اصلی آن ایجاد نمای شیشهای است و عملکرد حرارتی آن وابسته به نوع پروفیل، شیشه و جزئیات اجرا خواهد بود.
تفاوت کرتین وال و ترمال بریک از نظر کاربرد

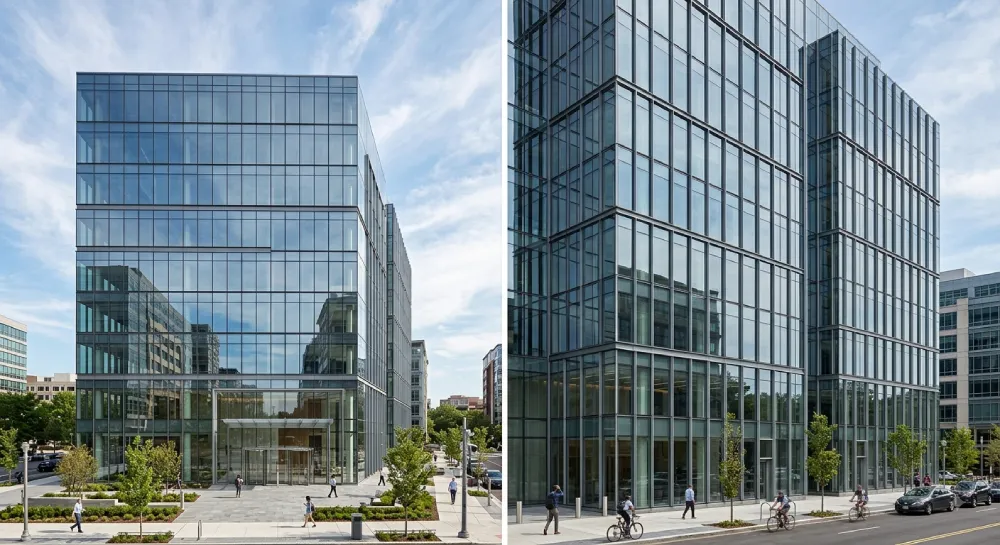

کاربردهای کرتین وال
کرتین وال بیشتر در موارد زیر استفاده میشود:
- برجهای اداری
- ساختمانهای تجاری
- مراکز خرید
- ساختمانهای مدرن
- هتلها
- پروژههای لوکس
زیرا امکان ایجاد سطوح شیشهای بزرگ و نمای چشمگیر را فراهم میکند.
کاربردهای ترمال بریک
ترمال بریک بیشتر برای موارد زیر کاربرد دارد:
- ساختمانهای مسکونی
- ویلاها
- آپارتمانهای لوکس
- پنجرههای بزرگ
- پروژههای کممصرف انرژی
تفاوت قیمت کرتین وال و ترمال بریک
قیمت اجرای هر سیستم به عوامل مختلفی مانند نوع پروفیل، ضخامت آلومینیوم، نوع شیشه، ابعاد پروژه و کیفیت نصب بستگی دارد.
به طور کلی:
- کرتین وال به دلیل حجم بالای شیشه، سازه آلومینیومی نما و اجرای تخصصی، هزینه اجرای متفاوتی دارد.
- ترمال بریک به دلیل استفاده از پروفیلهای عایق و یراقآلات تخصصی معمولاً نسبت به پنجرههای معمولی هزینه بیشتری دارد.
انتخاب ارزانترین گزینه همیشه بهترین تصمیم نیست؛ زیرا عملکرد بلندمدت سیستم، هزینه انرژی و دوام ساختمان نیز باید بررسی شود.
تفاوت کرتین وال فریم لس و ترمال بریک
یکی از اشتباهات رایج، مقایسه کرتین وال فریم لس با ترمال بریک است.
کرتین وال فریم لس یک نوع اجرای نمای شیشهای است که در آن قابهای آلومینیومی از بیرون کمتر دیده میشوند و سطح شیشهای یکپارچهتری ایجاد میشود.
اما ترمال بریک یک فناوری در ساخت پروفیل پنجره است که برای جلوگیری از انتقال حرارت استفاده میشود.
بنابراین این دو مفهوم در دو دسته متفاوت قرار میگیرند.
کرتین وال بهتر است یا ترمال بریک؟
پاسخ این سوال به نیاز پروژه بستگی دارد.
اگر هدف شما:
- نمای شیشهای بزرگ
- طراحی مدرن
- افزایش نور طبیعی
- ظاهر لوکس ساختمان
باشد، کرتین وال انتخاب مناسبتری است.
اما اگر هدف شما:
- کاهش مصرف انرژی
- عایق حرارتی بهتر
- جلوگیری از ورود سرما و گرما
- افزایش آرامش صوتی
باشد، ترمال بریک گزینه بهتری خواهد بود.
در بسیاری از پروژههای حرفهای حتی ترکیبی از هر دو سیستم استفاده میشود؛ یعنی نمای اصلی با کرتین وال اجرا شده و پنجرههای بازشو با سیستم ترمال بریک طراحی میشوند.
ویژگیهای مهم سیستم کرتین وال
سیستم کرتین وال به دلیل ساختار خاص خود، یکی از محبوبترین روشها برای اجرای نمای شیشهای ساختمانهای مدرن محسوب میشود. این سیستم علاوه بر ایجاد ظاهر یکپارچه و جذاب، وظیفه محافظت از فضای داخلی ساختمان در برابر عوامل محیطی مانند باد، باران، تابش خورشید و تغییرات دمایی را بر عهده دارد.
یکی از مهمترین ویژگیهای کرتین وال، سبکی سازهای آن است. برخلاف دیوارهای سنتی که وزن زیادی به ساختمان تحمیل میکنند، نمای کرتین وال به صورت یک پوسته مستقل روی سازه اصلی نصب میشود و باعث کاهش بار مرده ساختمان خواهد شد.
از دیگر ویژگیهای این سیستم میتوان به موارد زیر اشاره کرد:
انعطافپذیری بالا در طراحی نما
کرتین وال امکان استفاده از شیشههای بزرگ و صفحات گسترده را فراهم میکند. به همین دلیل معماران میتوانند نماهایی با طراحی مدرن، شفاف و متفاوت ایجاد کنند.
استفاده از شیشههای رنگی، رفلکس، لمینت و دوجداره در کنار پروفیلهای آلومینیومی باعث شده است این سیستم برای ساختمانهای لوکس و پروژههای معماری خاص کاربرد گستردهای داشته باشد.
مقاومت در برابر شرایط آبوهوایی
یکی از وظایف اصلی کرتین وال، ایجاد یک لایه محافظ در برابر شرایط محیطی است. طراحی دقیق اتصالات، استفاده از لاستیکهای آببندی و اجرای استاندارد باعث میشود این سیستم مقاومت مناسبی در برابر نفوذ آب، فشار باد و تغییرات دمایی داشته باشد.
بهبود نور طبیعی ساختمان
استفاده گسترده از شیشه در نمای کرتین وال باعث ورود نور طبیعی بیشتر به فضای داخلی میشود. این ویژگی علاوه بر ایجاد حس باز بودن محیط، میتواند نیاز به استفاده از نور مصنوعی در طول روز را کاهش دهد.
مزایا و معایب سیستم کرتین وال
در این قسمت به بررسی مزایا و معایب سیستم کرتین وال پرداخته شده است.
مزایای کرتین وال
کاهش مصرف انرژی
در صورت استفاده از شیشههای مناسب مانند شیشه دوجداره یا سه جداره، کرتین وال میتواند نقش مهمی در کنترل انتقال حرارت داشته باشد.
این موضوع باعث کاهش فشار روی سیستمهای سرمایشی و گرمایشی ساختمان شده و هزینههای انرژی را در بلندمدت کاهش میدهد.
ایجاد نمای مدرن و ارزش افزوده ساختمان
نمای ساختمان یکی از عوامل مهم در ارزش اقتصادی آن محسوب میشود. کرتین وال با ایجاد نمای شیشهای یکپارچه، ظاهر ساختمان را مدرنتر کرده و جذابیت بصری آن را افزایش میدهد.
امکان اجرای پروژههای بزرگ
این سیستم برای ساختمانهای مرتفع مناسب است زیرا امکان اجرای سریعتر نما در مقیاس بزرگ را فراهم میکند.
معایب کرتین وال
هزینه اجرای اولیه بالا
استفاده از پروفیلهای آلومینیومی، شیشههای تخصصی، تجهیزات نصب و نیروی اجرایی ماهر باعث میشود هزینه اولیه اجرای کرتین وال نسبت به برخی نماهای سنتی بیشتر باشد.
نیاز به نظافت و نگهداری دورهای
از آنجا که بخش زیادی از نمای کرتین وال از شیشه تشکیل شده است، برای حفظ زیبایی ظاهری ساختمان نیاز به شستشو و بررسی دورهای اتصالات وجود دارد.
ویژگیهای مهم سیستم ترمال بریک
ترمال بریک یکی از پیشرفتهترین فناوریها در تولید پنجرههای آلومینیومی است که با هدف کاهش انتقال حرارت طراحی شده است.
در پروفیلهای معمولی آلومینیومی، فلز آلومینیوم به دلیل رسانایی بالا باعث انتقال سریع گرما و سرما میشود. اما در پروفیل ترمال بریک، یک نوار عایق پلیآمید بین بخش داخلی و خارجی پروفیل قرار میگیرد و یک شکست حرارتی ایجاد میکند.
این ساختار باعث میشود دمای فضای داخلی ساختمان کمتر تحت تأثیر شرایط بیرونی قرار گیرد.
جلوگیری از هدررفت انرژی
یکی از مهمترین مزایای پنجره ترمال بریک، کاهش اتلاف انرژی است. این سیستم باعث میشود در فصل زمستان گرمای داخل ساختمان حفظ شود و در تابستان ورود گرمای بیرون کاهش پیدا کند.
به همین دلیل پنجرههای ترمال بریک در ساختمانهای کممصرف و پروژههایی که استانداردهای انرژی اهمیت دارد، کاربرد زیادی دارند.
جلوگیری از ایجاد بخار و رطوبت
در پنجرههای معمولی، اختلاف دمای داخل و خارج میتواند باعث ایجاد بخار روی سطح شیشه و پروفیل شود.
ترمال بریک با کاهش انتقال حرارت، احتمال ایجاد میعان را کاهش داده و از مشکلاتی مانند ایجاد کپک، آسیب به دیوارها و کاهش عمر مصالح جلوگیری میکند.
مزایا و معایب پنجره ترمال بریک
دراین قسمت به مزایا و معایب پروفیل ترمال بریک می پردازیم.
مزایای ترمال بریک
افزایش عایق صوتی
ترمال بریک در کنار شیشه دوجداره یا سه جداره میتواند میزان ورود صداهای خارجی را کاهش دهد. به همین دلیل برای ساختمانهای واقع در مناطق شهری و پرسروصدا گزینه مناسبی است.
افزایش طول عمر پنجره
کاهش تنشهای حرارتی روی پروفیل باعث افزایش دوام سیستم و کاهش احتمال تغییر شکل یا آسیب در طول زمان میشود.
مناسب برای انواع ساختمانها
برخلاف کرتین وال که بیشتر در نماهای خاص و پروژههای بزرگ استفاده میشود، پنجره ترمال بریک برای ساختمانهای مسکونی، اداری، تجاری و ویلایی کاربرد دارد.
معایب ترمال بریک
قیمت بالاتر نسبت به پنجرههای معمولی
وجود پلیآمید، فرآیند تولید تخصصیتر و استفاده از یراقآلات باکیفیت باعث افزایش قیمت این سیستم نسبت به پنجرههای آلومینیومی ساده میشود.
اهمیت کیفیت نصب
عملکرد واقعی پنجره ترمال بریک به کیفیت تولید پروفیل و نحوه نصب آن وابسته است. اجرای غیر اصولی میتواند باعث کاهش میزان عایقبندی شود.
تأثیر کرتین وال و ترمال بریک بر محیط زیست
یکی از اهداف معماری مدرن، کاهش مصرف انرژی و حرکت به سمت ساختمانهای پایدار است.
استفاده از سیستمهای عایق مانند ترمال بریک و کرتین وال با طراحی مناسب میتواند باعث کاهش مصرف سوختهای فسیلی و کاهش انتشار گازهای گلخانهای شود.
کاهش نیاز به سیستمهای گرمایشی و سرمایشی علاوه بر کاهش هزینههای ساختمان، تأثیر مثبتی بر حفظ محیط زیست خواهد داشت.
آینده سیستمهای آلومینیومی در صنعت ساختمان
با افزایش اهمیت ساختمانهای هوشمند و کممصرف، استفاده از سیستمهای پیشرفته آلومینیومی مانند کرتین وال و ترمال بریک در سالهای آینده افزایش خواهد یافت.
توسعه شیشههای هوشمند، پروفیلهای عایقتر، سیستمهای نمای یکپارچه و فناوریهای جدید نصب باعث خواهد شد این محصولات عملکرد بهتر و مصرف انرژی کمتری داشته باشند.
در آینده، ترکیب طراحی زیبا، مقاومت بالا و بهرهوری انرژی مهمترین معیار انتخاب سیستمهای نمای ساختمان خواهد بود.
