شرکت کیان پنجره با تکیه بر تجربه تخصصی در طراحی، ساخت و اجرای کرتین وال، خدمات اجرای انواع نمای شیشهای مدرن شامل سیستمهای فیس کپ، فریملس، استیک و یونیتایز را برای پروژههای اداری، تجاری و مسکونی ارائه میکند. استفاده از پروفیلهای آلومینیومی استاندارد، شیشههای سکوریت و لمینت باکیفیت و رعایت اصول فنی آببندی و عایقکاری، باعث شده است اجرای کرتین وال توسط کیان پنجره علاوه بر زیبایی معماری، دوام، ایمنی و بهرهوری انرژی بالایی را برای ساختمان شما به همراه داشته باشد. اگر به دنبال یک مجری حرفهای برای اجرای نمای کرتین وال هستید، کارشناسان ما از مرحله طراحی و انتخاب متریال تا نصب و تحویل نهایی در کنار شما خواهند بود.
کرتین وال چیست؟

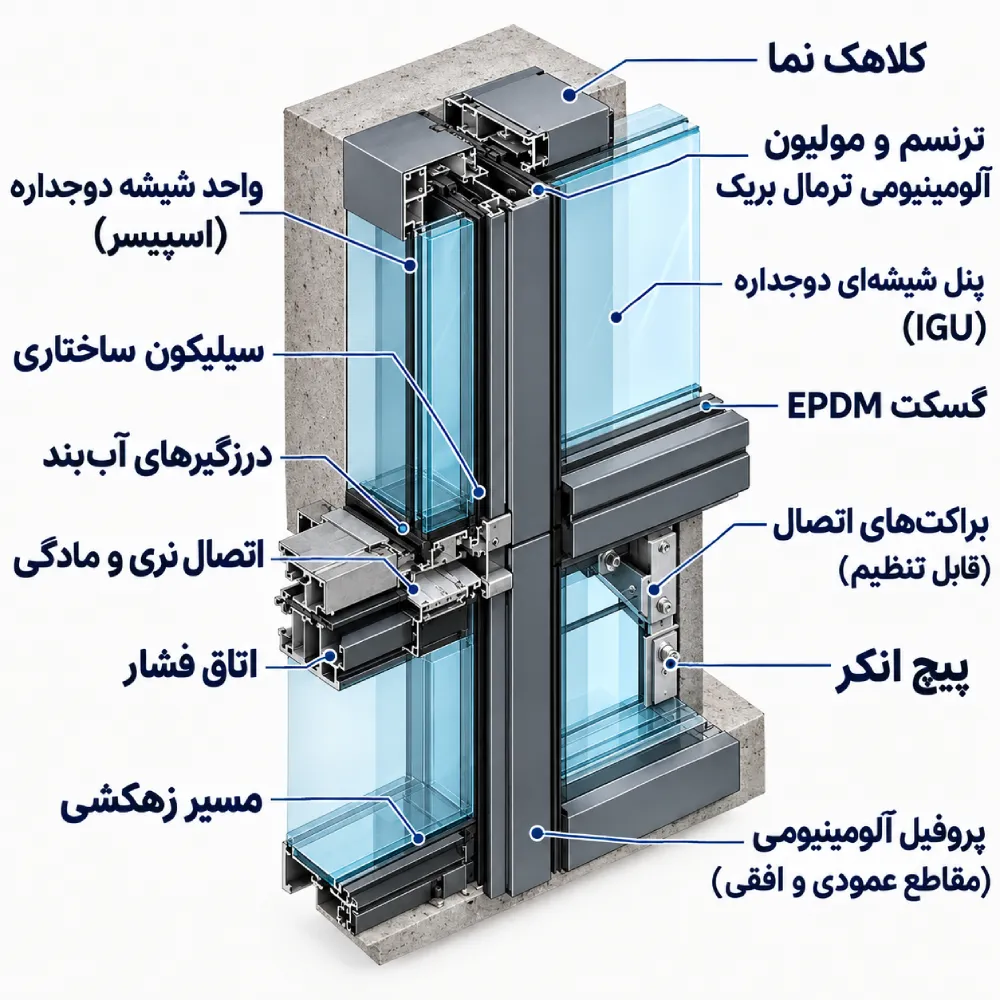

اجزای اصلی کرتین وال
- مولیون (Mullion): پروفیلهای عمودی نگهدارنده.
- ترنزوم (Transom): اعضای افقی.
- شیشه یا پنلهای نما: شفاف یا مات.
- اتصالات و براکتها: برای اتصال نما به سازه اصلی.
- درزگیرها و عایقها: جهت جلوگیری از نفوذ آب و هوا
مراحل اجرای کرتین وال در کیان پنجره
اجرای کرتین وال نیازمند طراحی مهندسی دقیق، انتخاب متریال استاندارد و نصب اصولی است تا علاوه بر زیبایی ظاهری، ایمنی، آببندی و عایقبندی ساختمان نیز تضمین شود. در کیان پنجره، تمامی پروژهها بر اساس نیاز کارفرما و استانداردهای روز صنعت نما در مراحل زیر اجرا میشوند:
۱. بازدید و بررسی اولیه پروژه
در نخستین مرحله، کارشناسان کیان پنجره از محل پروژه بازدید کرده و شرایط سازه، ابعاد نما، ارتفاع ساختمان، محدودیتهای اجرایی و نیازهای کارفرما را بررسی میکنند تا مناسبترین سیستم کرتین وال انتخاب شود.
۲. طراحی فنی و تهیه نقشههای اجرایی
پس از انجام مطالعات اولیه، نقشههای اجرایی شامل دیتیل پروفیلها، محل اتصالات، نوع شیشه، سیستم آببندی و زیرسازی نما تهیه میشود تا تمامی مراحل اجرا با دقت مهندسی انجام شود.
۳. انتخاب متریال و ساخت پروفیلها
در این مرحله، پروفیلهای آلومینیومی استاندارد، شیشههای سکوریت یا لمینت، یراقآلات، نوارهای EPDM و سایر تجهیزات مورد نیاز بر اساس مشخصات پروژه تأمین و آمادهسازی میشوند.
۴. اجرای زیرسازی و نصب براکتها
تیم اجرایی، زیرسازی فلزی و براکتهای اتصال را مطابق نقشههای فنی روی سازه اصلی نصب میکند تا بستر مناسب برای اجرای نمای کرتین وال فراهم شود.
۵. نصب مولیونها و ترنزومها
پروفیلهای عمودی (مولیون) و افقی (ترنزوم) با دقت بالا توسط پیمانکار نصب و تراز میشوند تا اسکلت اصلی نمای شیشهای شکل بگیرد و امکان نصب پنلهای شیشهای فراهم شود.
۶. نصب شیشه و پنلهای نما
پس از تکمیل فریمها، شیشههای دوجداره، سکوریت یا لمینت بههمراه اتصالات و کاورهای آلومینیومی توسط شرکت اجرای کرتین وال نصب میشوند تا نمای نهایی ساختمان ایجاد شود.
۷. آببندی، هوابندی و کنترل کیفیت
در این مرحله، تمامی درزها با استفاده از نوارهای EPDM و سیلیکونهای سازهای آببندی شده و عملکرد نما از نظر نفوذ آب، هوا و استحکام اتصالات بررسی میشود.
۸. تحویل نهایی و خدمات پشتیبانی
پس از انجام تستهای نهایی و تأیید کیفیت اجرا، پروژه به کارفرما تحویل داده میشود و تیم کیان پنجره خدمات مشاوره، نگهداری و پشتیبانی فنی را نیز ارائه میکند.
هزینه و قیمت اجرای کرتین وال؛ چه عواملی بر قیمت نهایی تأثیر میگذارند؟
هزینه اجرای کرتین وال به عوامل مختلفی مانند نوع سیستم انتخابی، متراژ پروژه، نوع پروفیل آلومینیومی، ضخامت و جنس شیشه، ارتفاع ساختمان و پیچیدگی جزئیات اجرایی بستگی دارد. به همین دلیل، قیمت هر متر مربع کرتین وال برای تمامی پروژهها یکسان نیست و پس از بررسی فنی و نیازسنجی دقیق تعیین میشود. در کیان پنجره، تلاش میکنیم با استفاده از متریال استاندارد، طراحی مهندسی بهینه و اجرای اصولی، بهترین کیفیت را با مناسبترین هزینه در اختیار کارفرمایان قرار دهیم.
نوع سیستم کرتین وال
سیستمهای فریملس، فیس کپ، استیک و یونیتایز هزینههای متفاوتی دارند. برای مثال، کرتین وال یونیتایز به دلیل تولید پنلها در کارخانه و سرعت اجرای بالا، معمولاً هزینه اولیه بیشتری نسبت به سیستم استیک دارد.
نوع و ضخامت شیشه
استفاده از شیشههای سکوریت، لمینت، دوجداره یا Low-E تأثیر مستقیمی بر قیمت نهایی پروژه دارد. هرچه الزامات عایق حرارتی، ایمنی و کنترل انرژی بیشتر باشد، هزینه تأمین شیشه نیز افزایش مییابد.
کیفیت پروفیل آلومینیومی
نوع آلیاژ، ضخامت پروفیل، وجود سیستم ترمال بریک و برند تولیدکننده از مهمترین عوامل تعیینکننده قیمت اجرای نمای کرتین وال محسوب میشوند.
ارتفاع و پیچیدگی ساختمان
اجرای کرتین وال در برجها و ساختمانهای مرتفع به تجهیزات تخصصی، تمهیدات ایمنی بیشتر و نیروی اجرایی حرفهای نیاز دارد که این موضوع میتواند بر هزینه نهایی پروژه تأثیرگذار باشد.
طراحی معماری و جزئیات اجرایی
فرمهای منحنی، زوایای خاص، بازشوهای متعدد، نورپردازی نما و جزئیات سفارشی از دیگر عواملی هستند که در تعیین قیمت ساخت و اجرای کرتین وال نقش مهمی ایفا میکنند.
| عامل مؤثر بر قیمت | میزان تأثیر |
|---|---|
| نوع سیستم کرتین وال | بسیار زیاد |
| نوع شیشه و ضخامت آن | بسیار زیاد |
| پروفیل آلومینیومی و ترمال بریک | زیاد |
| ارتفاع ساختمان | زیاد |
| پیچیدگی طراحی نما | متوسط تا زیاد |
| متراژ کل پروژه | متوسط |
| نوع یراقآلات و اتصالات | متوسط |
برای دریافت قیمت دقیق اجرای کرتین وال، کارشناسان کیان پنجره پس از بازدید از پروژه و بررسی نیازهای فنی، مناسبترین سیستم اجرایی و برآورد هزینه را به شما ارائه خواهند کرد تا بتوانید با اطمینان بیشتری برای سرمایهگذاری در نمای ساختمان خود تصمیم بگیرید.
انواع کرتین وال؛ آشنایی با سیستمهای فریملس، فیس کپ، استیک و یونیتایز
کرتین وال بر اساس نوع طراحی، نحوه نصب و ظاهر نهایی به مدلهای مختلفی تقسیم میشود که هر کدام برای پروژههای خاصی کاربرد دارند. از رایجترین انواع کرتین وال میتوان به سیستم استیک، یونیتایز، فیس کپ و فریملس اشاره کرد. انتخاب مناسبترین نوع نمای کرتین وال به عواملی مانند ارتفاع ساختمان، بودجه پروژه، سرعت اجرا، الزامات عایقبندی و سبک معماری بستگی دارد. در کیان پنجره، تمامی سیستمهای کرتین وال با استفاده از پروفیلهای آلومینیومی استاندارد، شیشههای سکوریت و لمینت و مطابق با نیازهای فنی و زیباییشناسی هر پروژه طراحی و اجرا میشوند تا علاوه بر ایجاد نمایی مدرن، بالاترین سطح ایمنی و بهرهوری انرژی نیز فراهم شود.
کرتین وال استیک (Stick System)
در سیستم استیک، تمامی اجزای نما شامل پروفیلهای عمودی و افقی، شیشه و اتصالات بهصورت جداگانه به محل پروژه منتقل شده و عملیات مونتاژ در محل انجام میشود. این روش یکی از متداولترین سیستمهای اجرای کرتین وال در ساختمانهای اداری و تجاری محسوب میشود.
مهمترین ویژگیها:
- مونتاژ کامل در محل پروژه
- هزینه اولیه کمتر نسبت به سیستم یونیتایز
- مناسب پروژههای کوچک و متوسط
- امکان اجرای جزئیات معماری متنوع
- زمان نصب طولانیتر
- وابستگی بیشتر به کیفیت اجرای تیم نصب
کرتین وال یونیتایز (Unitized System)
کرتین وال یونیتایز از پنلهای پیشساخته تشکیل شده است که در کارخانه مونتاژ و سپس برای نصب به پروژه منتقل میشوند. این سیستم برای برجها و پروژههای بزرگ، گزینهای سریع و مطمئن محسوب میشود.
مهمترین ویژگیها:
- تولید و مونتاژ پنلها در کارخانه
- سرعت اجرای بسیار بالا
- کیفیت یکنواخت و کنترلشده
- کاهش خطاهای اجرایی در محل پروژه
- مناسب ساختمانهای مرتفع و برجها
- هزینه اولیه بالاتر نسبت به سیستم استیک
کرتین وال فیس کپ (Face Cap)
در سیستم فیس کپ، پروفیلها و درپوشهای آلومینیومی از نمای بیرونی قابل مشاهده هستند و خطوط افقی و عمودی مشخصی روی نما ایجاد میکنند. این مدل یکی از رایجترین انواع کرتین وال در ایران است.
مهمترین ویژگیها:
- مشاهده فریمهای آلومینیومی از بیرون
- استحکام و آببندی مناسب
- هزینه اجرای اقتصادیتر
- سهولت تعمیر و نگهداری
- تنوع در طراحی درپوشها و رنگبندی
- مناسب پروژههای اداری، تجاری و صنعتی
کرتین وال فریملس (Frameless یا Structural Glazing)
کرتین وال فریملس یا فریملس شیشهای، ظاهری یکپارچه و مدرن ایجاد میکند و اتصالات و فریمها از دید ناظر پنهان میمانند. در این سیستم معمولاً از سیلیکون سازهای و شیشههای دوجداره استفاده میشود.
مهمترین ویژگیها:
- نمای کاملاً شیشهای و یکدست
- عدم مشاهده فریمهای آلومینیومی از بیرون
- زیبایی بصری و معماری مدرن
- استفاده از سیلیکون سازهای برای اتصال شیشهها
- مناسب ساختمانهای لوکس، برجها و مراکز تجاری
- هزینه اجرا و نگهداری بالاتر نسبت به فیس کپ
| ویژگی | استیک | یونیتایز | فیس کپ | فریملس |
|---|---|---|---|---|
| محل مونتاژ | پروژه | کارخانه | پروژه | پروژه |
| سرعت اجرا | متوسط | بسیار بالا | بالا | متوسط |
| هزینه اولیه | اقتصادی | بالا | اقتصادی | بالا |
| مناسب برجهای مرتفع | متوسط | عالی | خوب | عالی |
| ظاهر فریمها | قابل مشاهده | بسته به طراحی | کاملاً قابل مشاهده | مخفی |
| کیفیت کنترل اجرا | وابسته به نصاب | بسیار بالا | بالا | بالا |
| سهولت تعمیر و نگهداری | خوب | متوسط | بسیار خوب | متوسط |
| جلوه معماری مدرن | خوب | بسیار خوب | خوب | عالی |
| عایقبندی حرارتی و صوتی | خوب | بسیار خوب | خوب | بسیار خوب |
کرتین وال؛ جزئیات فنی و اجرایی کامل
در این بخش بیشتر به بخش های فنی که تاثیر زیادی در طراحی و اجرای کرتین وال دارند می پردازیم.
چرا طراحی و اجرای اصولی کرتین وال اهمیت دارد؟
اجرای کرتین وال فقط به نصب شیشه و پروفیلهای آلومینیومی محدود نمیشود. این فرآیند شامل محاسبات مهندسی، طراحی فنی، انتخاب متریال استاندارد و رعایت اصول آببندی و ایمنی است. به همین دلیل، انتخاب یک پیمانکار یا شرکت اجرای کرتین وال باتجربه، نقش مهمی در کیفیت و دوام نهایی نما دارد.
در کیان پنجره، تمامی مراحل طراحی، ساخت و اجرای کرتین وال توسط تیمی متخصص و مطابق با استانداردهای روز صنعت نما انجام میشود.
مهمترین جزئیات فنی در اجرای کرتین وال
در اجرای کرتین وال، چند بخش فنی نقش اصلی را در عملکرد نهایی نما دارند:
- انتخاب نوع سیستم اجرایی
- طراحی مولیونها و ترنزومها
- استفاده از پروفیلهای آلومینیومی ترمال بریک
- تعیین ضخامت مناسب شیشههای سکوریت یا لمینت
- اجرای صحیح زیرسازی
- نصب براکتهای اتصال
هر یک از این موارد باید با دقت و بر اساس شرایط پروژه انتخاب و اجرا شود تا نما از نظر استحکام، زیبایی و عملکرد فنی در سطح مطلوبی قرار بگیرد.
نقش آببندی و عایقکاری در کرتین وال
یکی از مهمترین بخشهای اجرای کرتین وال، آببندی اصولی نما است. استفاده از نوارهای EPDM و سیلیکونهای سازهای باعث میشود نفوذ آب و هوا به حداقل برسد و عمر مفید نما افزایش پیدا کند.
آببندی صحیح همچنین در بهبود عملکرد حرارتی و صوتی ساختمان تأثیر مستقیم دارد و از بروز مشکلاتی مانند نشتی، تعریق و افت کیفیت نما جلوگیری میکند.
وظایف مجری و پیمانکار کرتین وال
یک مجری حرفهای کرتین وال باید علاوه بر دانش فنی، توانایی مدیریت پروژه، هماهنگی با تیمهای معماری و سازه و اجرای دقیق جزئیات نصب را نیز داشته باشد. به همین دلیل، بسیاری از کارفرمایان پیش از شروع پروژه به دنبال شرکتی هستند که خدمات طراحی، ساخت، نصب و پشتیبانی را بهصورت یکپارچه ارائه کند.
کیان پنجره با تجربه اجرای پروژههای اداری، تجاری و مسکونی، این خدمات را از مرحله مشاوره اولیه تا تحویل نهایی پروژه در اختیار مشتریان قرار میدهد.
نتیجه اجرای استاندارد کرتین وال
رعایت استانداردهای فنی، استفاده از متریال باکیفیت و بهرهگیری از نیروهای اجرایی متخصص، باعث میشود نمای کرتین وال علاوه بر ظاهر مدرن و لوکس، عملکرد مطلوبی در زمینه عایق حرارتی، عایق صوتی، مقاومت در برابر باد و افزایش بهرهوری انرژی ساختمان داشته باشد.
به همین دلیل، انتخاب یک پیمانکار معتبر و مجری متخصص، مهمترین گام برای دستیابی به یک نمای شیشهای باکیفیت و ماندگار است.
شیشه و پروفیل مورد استفاده در کرتین وال
کیفیت شیشه و پروفیل آلومینیومی، مهمترین عامل در دوام، ایمنی و عملکرد فنی نمای کرتین وال محسوب میشود. به همین دلیل، پیمانکاران و شرکتهای اجرای کرتین وال باید متناسب با شرایط پروژه، ارتفاع ساختمان و نیازهای معماری، مناسبترین متریال را انتخاب کنند. در کیان پنجره، تمامی پروژهها با استفاده از پروفیلهای استاندارد و شیشههای مهندسیشده اجرا میشوند تا علاوه بر زیبایی ظاهری، بالاترین سطح عایقبندی و مقاومت سازهای نیز فراهم شود.
پروفیل آلومینیومی کرتین وال
پروفیلهای مورد استفاده در کرتین وال آلومینیومی معمولاً از آلیاژ آلومینیوم 6063-T5 یا 6063-T6 تولید میشوند که به دلیل استحکام بالا، وزن کم و مقاومت در برابر خوردگی، بهترین گزینه برای اجرای نمای شیشهای ساختمان هستند.
پروفیل ترمال بریک؛ افزایش بهرهوری انرژی
امروزه بسیاری از مجریان کرتین وال از پروفیلهای ترمال بریک استفاده میکنند. در این سیستم، بخش داخلی و خارجی پروفیل آلومینیومی توسط نوارهای پلیآمید از یکدیگر جدا میشوند تا انتقال حرارت به حداقل برسد.
شیشه سکوریت؛ انتخابی ایمن برای کرتین وال
شیشه سکوریت یکی از رایجترین انواع شیشه در اجرای نمای شیشه ای کرتین وال است. این شیشه طی فرآیند حرارتی ویژه تولید میشود و مقاومت آن چندین برابر شیشه معمولی است.
شیشه لمینت و دوجداره؛ عایق و ایمن
برای بسیاری از پروژههای اداری و تجاری، شرکتهای اجرای کرتین وال از شیشههای لمینت و دوجداره استفاده میکنند. این شیشهها علاوه بر افزایش ایمنی، عملکرد مناسبی در عایقبندی صوتی و حرارتی دارند.
سوالات متداول
بهترین شیشه برای اجرای کرتین وال کدام است؟
معمولاً از شیشههای سکوریت، لمینت، دوجداره و Low-E در اجرای کرتین وال استفاده میشود. انتخاب نوع شیشه بر اساس نیازهای ایمنی، عایق حرارتی، عایق صوتی و شرایط اقلیمی پروژه انجام میشود.
آیا کرتین وال عایق حرارتی و صوتی مناسبی دارد؟
بله. استفاده از پروفیلهای ترمال بریک، شیشههای دوجداره و آببندی استاندارد باعث میشود کرتین وال عملکرد بسیار مناسبی در کاهش انتقال حرارت و صدا داشته باشد.
عمر مفید کرتین وال چقدر است؟
در صورت استفاده از متریال استاندارد و اجرای اصولی، عمر مفید کرتین وال معمولاً بین ۳۰ تا ۵۰ سال است. نگهداری و سرویسهای دورهای نیز تأثیر زیادی در افزایش دوام و عملکرد این سیستم دارند.
کرتین وال بهتر است یا نمای اسپایدر؟
انتخاب بین کرتین وال و نمای اسپایدر به نوع پروژه و نیازهای ساختمان بستگی دارد. کرتین وال عایق حرارتی و صوتی بهتری دارد و برای ساختمانهای اداری و تجاری گزینه مناسبتری است، در حالی که نمای اسپایدر به دلیل ظاهر کاملاً شیشهای و مینیمال، بیشتر در ورودیها، لابیها و فضاهای لوکس استفاده میشود.
آیا کرتین وال در برابر زلزله و بادهای شدید مقاوم است؟
بله، کرتین وال در صورت طراحی و اجرای اصولی، مقاومت بالایی در برابر زلزله و فشار باد دارد. این سیستم با استفاده از اتصالات انعطافپذیر و محاسبات مهندسی، امکان جابهجایی سازه را فراهم کرده و نیروهای وارده را بهصورت ایمن به اسکلت اصلی ساختمان منتقل میکند.
