10 تفاوت پروفیل آلومینیوم ترمال و نرمال؛ مقایسه کامل

اگر بخواهیم خیلی کوتاه پاسخ دهیم، مهم‌ترین تفاوت پروفیل آلومینیوم ترمال و نرمال در وجود یک لایه عایق حرارتی بین بخش داخلی و خارجی پروفیل است؛ در پروفیل ترمال بریک، معمولاً از نوارهای عایق پلی‌آمید تقویت‌شده استفاده می‌شود تا مسیر مستقیم انتقال حرارت از آلومینیوم قطع شود، اما در پروفیل نرمال، بخش داخلی و خارجی قاب آلومینیومی از نظر حرارتی تقریباً یکپارچه هستند. به همین دلیل، ترمال بریک در مقایسه با آلومینیوم نرمال عملکرد حرارتی بهتری دارد و برای ساختمان‌هایی که کاهش اتلاف انرژی اهمیت دارد، گزینه مناسب‌تری است. با این حال، پروفیل نرمال همچنان می‌تواند برای برخی پروژه‌های اقتصادی، فضاهای داخلی یا شرایطی که نیاز به عایق حرارتی بالا وجود ندارد، انتخاب قابل قبولی باشد. استاندارد EN 14024 نیز مشخصاً برای ارزیابی عملکرد مکانیکی پروفیل‌های فلزی دارای Thermal Barrier در پنجره‌ها، درها و نماها تدوین شده است.



پروفیل آلومینیوم نرمال چیست؟

پروفیل آلومینیوم نرمال یا Non-Thermal Break، پروفیلی است که فاقد یک مانع حرارتی مؤثر بین بخش داخلی و خارجی قاب است.

در این سیستم، آلومینیوم تقریباً به‌صورت یک مسیر پیوسته بین دو سمت قاب عمل می‌کند. بنابراین گرما و سرما می‌توانند با مقاومت حرارتی نسبتاً پایینی از قاب عبور کنند.

البته این موضوع به معنای بی‌کیفیت یا نامناسب بودن پروفیل نرمال نیست. آلومینیوم نرمال می‌تواند از نظر استحکام، دوام، مقاومت در برابر خوردگی و ظاهر عملکرد مناسبی داشته باشد؛ مسئله اصلی آن، ضعف نسبی در عملکرد حرارتی قاب در مقایسه با یک سیستم Thermal Break است.





پروفیل آلومینیوم ترمال بریک چیست؟

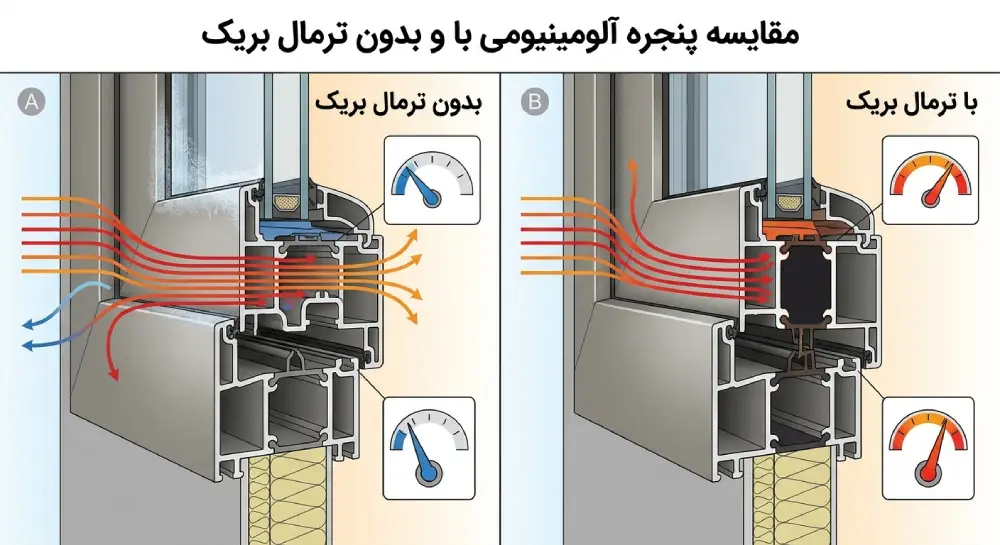

پروفیل آلومینیوم ترمال بریک نوعی پروفیل آلومینیومی است که در ساختار آن، بین قسمت داخلی و خارجی آلومینیوم یک مانع حرارتی یا Thermal Barrier قرار گرفته است.

در سیستم‌های رایج، این مانع از نوارهای پلی‌آمید تقویت‌شده با الیاف شیشه ساخته می‌شود. این نوارها دو بخش آلومینیومی را به یکدیگر متصل می‌کنند، اما در عین حال مسیر انتقال حرارت را به میزان قابل‌توجهی محدود می‌کنند.

به زبان ساده، آلومینیوم به‌تنهایی رسانای خوبی برای گرماست. بنابراین اگر یک قاب آلومینیومی معمولی بین داخل و خارج ساختمان قرار داشته باشد، حرارت می‌تواند به‌راحتی از طریق قاب منتقل شود. Thermal Break این مسیر مستقیم را می‌شکند.

در منابع فنی صنعت نیز پلی‌آمید تقویت‌شده به‌عنوان یکی از مواد متداول برای ایجاد این جدایش حرارتی معرفی شده است.





10 تفاوت اصلی پروفیل آلومینیوم ترمال و نرمال

درا این بخش به 10 تفاوتی که پنجره های با پروفیل آلومینیومی با و بدون ترمال بریک می پردازیم.

1. تفاوت در ساختار پروفیل

اولین و بنیادی‌ترین تفاوت، ساختار داخلی این دو نوع پروفیل است.

در پروفیل آلومینیوم نرمال، مسیر آلومینیومی بین سمت داخل و خارج قاب پیوسته‌تر است. در مقابل، در پروفیل ترمال بریک، قسمت‌های آلومینیومی توسط یک ماده عایق حرارتی از یکدیگر جدا می‌شوند.

این ساختار باعث می‌شود پروفیل ترمال بریک عملاً از دو پوسته آلومینیومی تشکیل شده باشد که توسط Thermal Barrier به یکدیگر متصل هستند.

در بسیاری از سیستم‌ها، این Thermal Barrier از پلی‌آمید تقویت‌شده با الیاف شیشه ساخته می‌شود. مستندات فنی Technoform نیز استفاده از PA66 تقویت‌شده با الیاف شیشه را برای اتصال اجزای آلومینیومی و ایجاد جدایش حرارتی تأیید می‌کند.



2. تفاوت در عایق حرارتی

مهم‌ترین مزیت ترمال بریک، عملکرد حرارتی بهتر آن است.

آلومینیوم رسانایی حرارتی بالایی دارد. بنابراین قاب آلومینیومی بدون Thermal Break می‌تواند به‌عنوان یک مسیر انتقال حرارت عمل کند.

در پروفیل ترمال، وجود نوار عایق بین دو قسمت آلومینیومی، این مسیر را محدود می‌کند.

به همین دلیل در یک پنجره ترمال بریک، انرژی گرمایی یا سرمایی با دشواری بیشتری از طریق فریم منتقل می‌شود.

این مسئله در فصل زمستان اهمیت زیادی دارد؛ زیرا گرمای داخل ساختمان تمایل دارد از مسیرهای دارای انتقال حرارت بالا به سمت بیرون منتقل شود. در تابستان نیز عکس این اتفاق رخ می‌دهد و گرمای محیط می‌تواند از طریق قاب وارد ساختمان شود.

وزارت انرژی آمریکا نیز در بررسی سیستم‌های پنجره آلومینیومی، استفاده از Thermal Break پلی‌آمیدی را به‌عنوان عاملی برای افزایش عملکرد عایق حرارتی قاب معرفی کرده است.

3. تفاوت در مصرف انرژی ساختمان

یکی از مهم‌ترین دلایل استفاده از پروفیل ترمال بریک، کاهش اتلاف انرژی در پوسته ساختمان است.

وقتی انتقال حرارت از قاب پنجره کاهش پیدا کند، سیستم‌های گرمایش و سرمایش برای حفظ دمای مطلوب فضای داخلی فشار کمتری متحمل می‌شوند.

البته نباید تصور کرد که صرفاً با تغییر پروفیل نرمال به ترمال، مصرف انرژی ساختمان یک عدد ثابت و مشخص کاهش پیدا می‌کند.

عملکرد واقعی به عوامل مختلفی وابسته است؛ از جمله:

• نوع شیشه
• تعداد جداره‌های شیشه
• استفاده از Low-E
• گاز پرکننده بین جداره‌ها
• ابعاد پنجره
• کیفیت نصب
• میزان هوابندی
• شرایط اقلیمی
• جهت قرارگیری پنجره
• نوع سیستم گرمایش و سرمایش

بنابراین ترمال بریک یک جزء از سیستم بهینه پنجره است، نه تمام آن.

4. تفاوت در ایجاد پل حرارتی

یکی از اصطلاحات مهم در این بحث، Thermal Bridge یا پل حرارتی است.

پل حرارتی به بخشی از پوسته ساختمان گفته می‌شود که در آن انتقال حرارت نسبت به بخش‌های مجاور بیشتر است.

قاب آلومینیومی معمولی می‌تواند چنین مسیری ایجاد کند، زیرا آلومینیوم رسانایی حرارتی بالایی دارد.

Thermal Break با ایجاد یک لایه با رسانایی حرارتی پایین‌تر، مسیر انتقال مستقیم حرارت را کاهش می‌دهد.

به همین دلیل، طراحی صحیح Thermal Break در پنجره و درب آلومینیومی برای کنترل عملکرد حرارتی پوسته ساختمان اهمیت زیادی دارد.

5. تفاوت در احتمال تشکیل میعان

یکی دیگر از تفاوت‌های مهم بین ترمال و نرمال، رفتار آنها در برابر پدیده Condensation یا میعان است.

وقتی سطح داخلی قاب پنجره بیش از حد سرد شود و دمای آن به شرایطی برسد که بخار آب موجود در هوای داخل روی سطح متراکم شود، قطرات آب تشکیل می‌شوند.

این اتفاق می‌تواند در اطراف قاب‌های دارای عملکرد حرارتی ضعیف بیشتر رخ دهد.

ترمال بریک با کاهش انتقال حرارت، کمک می‌کند دمای سطح داخلی قاب متعادل‌تر باقی بماند. البته میزان واقعی کاهش ریسک میعان به طراحی کامل پنجره، شیشه، رطوبت نسبی، دمای محیط و کیفیت نصب وابسته است.

بنابراین بهتر است گفته شود ترمال بریک ریسک تشکیل میعان را کاهش می‌دهد، نه اینکه آن را در تمام شرایط به صفر می‌رساند.

6. تفاوت در عملکرد صوتی

یک تصور رایج این است که هر پنجره ترمال بریک الزاماً عایق صوتی بسیار بهتری از پنجره نرمال است.

این برداشت کاملاً دقیق نیست.

Thermal Break در درجه اول برای کاهش انتقال حرارت طراحی شده است. عملکرد صوتی پنجره بیشتر به مجموعه‌ای از عوامل مانند شیشه، ضخامت شیشه، نوع شیشه، درزبندی، فریم، اتصالات و کیفیت نصب بستگی دارد.

بنابراین اگر هدف اصلی شما کاهش آلودگی صوتی است، صرفاً انتخاب پروفیل ترمال کافی نیست.

برای دستیابی به عایق صوتی بهتر باید کل سیستم پنجره بررسی شود.

7. تفاوت در قیمت

یکی از مهم‌ترین تفاوت‌هایی که هنگام خرید با آن مواجه می‌شوید، قیمت است.

پروفیل ترمال بریک معمولاً به دلیل طراحی پیچیده‌تر، وجود Thermal Barrier، فرآیند تولید و مونتاژ متفاوت و نیاز به کنترل‌های کیفی بیشتر، هزینه اولیه بالاتری نسبت به پروفیل نرمال دارد.

در سیستم‌های ترمال، نوار عایق باید به شکل صحیح با بخش‌های آلومینیومی ترکیب شود و اتصال میان این اجزا باید از نظر مکانیکی نیز قابل اعتماد باشد.

استاندارد EN 14024 برای سیستم‌هایی که Thermal Barrier آنها در انتقال بار نقش دارد، آزمون‌ها و الزامات مربوط به مقاومت مکانیکی، کشش عرضی، برش، خزش و شرایط مختلف محیطی را در نظر می‌گیرد.

بنابراین تفاوت قیمت فقط ناشی از «گران‌تر بودن آلومینیوم» نیست؛ ساختار و فرآیند تولید سیستم نیز در آن نقش دارد.

8. تفاوت در کاربرد

پروفیل نرمال و ترمال هر دو کاربردهای خاص خود را دارند.

ترمال بریک معمولاً زمانی انتخاب مناسب‌تری است که عملکرد حرارتی ساختمان اهمیت زیادی داشته باشد؛ برای مثال:

• ساختمان‌های مسکونی با مصرف انرژی پایین
• ساختمان‌های اداری
• ویلاها
• ساختمان‌های لوکس
• پروژه‌های دارای الزامات انرژی
• نماهای مدرن
• درب‌های خارجی
• پنجره‌های بزرگ
• ساختمان‌های واقع در مناطق بسیار گرم یا سرد

در مقابل، پروفیل نرمال می‌تواند برای برخی پروژه‌هایی که حساسیت کمتری نسبت به عملکرد حرارتی دارند، مانند بعضی فضاهای داخلی یا پروژه‌های اقتصادی، مورد استفاده قرار گیرد.

البته انتخاب نهایی باید براساس مشخصات فنی پروژه انجام شود.

9. تفاوت در عملکرد در شرایط آب‌وهوایی مختلف

هرچه اختلاف دمای داخل و خارج ساختمان بیشتر باشد، اهمیت کنترل انتقال حرارت افزایش پیدا می‌کند.

در مناطق بسیار سرد، هدف اصلی جلوگیری از خروج گرماست.

در مناطق گرم نیز کاهش ورود گرما به داخل اهمیت زیادی دارد.

به همین دلیل در ساختمان‌هایی که سیستم سرمایش یا گرمایش برای مدت زیادی در طول سال فعال است، عملکرد حرارتی قاب اهمیت بیشتری پیدا می‌کند.

در مقابل، در پروژه‌هایی که شرایط اقلیمی ملایم‌تر است یا پنجره‌ها در محیط‌های داخلی نصب می‌شوند، ممکن است استفاده از سیستم نرمال از نظر اقتصادی توجیه بیشتری داشته باشد.

10. تفاوت در ارزش بلندمدت و هزینه بهره‌برداری

آخرین تفاوت را می‌توان از زاویه اقتصادی بررسی کرد.

پروفیل نرمال معمولاً هزینه اولیه پایین‌تری دارد، اما پروفیل ترمال بریک می‌تواند عملکرد حرارتی بهتری ارائه دهد و در طول دوره بهره‌برداری به کاهش اتلاف انرژی کمک کند.

بنابراین مقایسه این دو فقط بر اساس قیمت خرید اولیه منطقی نیست.

بهتر است معیارهایی مانند:

قیمت خرید + هزینه نصب + هزینه انرژی + عمر مفید + شرایط اقلیمی + عملکرد مورد انتظار

در کنار یکدیگر بررسی شوند.

این موضوع در پروژه‌های بزرگ اهمیت بیشتری دارد؛ زیرا حتی تفاوت‌های نسبتاً کوچک در عملکرد حرارتی تعداد زیادی پنجره می‌تواند در طول زمان اثر اقتصادی قابل توجهی ایجاد کند.

جدول مقایسه پروفیل آلومینیوم ترمال و نرمال

ویژگی	پروفیل ترمال بریک	پروفیل نرمال
Thermal Break	دارد	ندارد
عایق حرارتی	بسیار بهتر	ضعیف‌تر
انتقال حرارت از قاب	کمتر	بیشتر
کنترل پل حرارتی	بهتر	ضعیف
کنترل میعان	بهتر	ضعیف‌تر
مصرف انرژی	پتانسیل کاهش بیشتر	پتانسیل کاهش کمتر
قیمت اولیه	بالاتر	پایین‌تر
ساختار	پیچیده‌تر	ساده‌تر
کاربرد در پروژه‌های کم‌مصرف	مناسب‌تر	محدودتر
عملکرد صوتی	وابسته به کل سیستم	وابسته به کل سیستم
دوام	بالا در صورت طراحی و تولید صحیح	بالا در صورت طراحی و تولید صحیح
نیاز به کیفیت ساخت	بالا	نسبتاً ساده‌تر

پروفیل ترمال بریک چگونه کار می‌کند؟

برای درک بهتر عملکرد ترمال بریک، تصور کنید قاب آلومینیومی یک پل مستقیم بین محیط داخل و خارج ساختمان باشد.

در پروفیل نرمال، این پل تقریباً بدون مانع وجود دارد.

اما در پروفیل ترمال، این مسیر با یک ناحیه عایق قطع می‌شود.

در سیستم‌های رایج، دو بخش آلومینیومی توسط نوارهای پلی‌آمید به یکدیگر متصل می‌شوند. این نوارها علاوه بر عملکرد حرارتی، باید توانایی تحمل نیروهای واردشده به مجموعه را نیز داشته باشند.

به همین دلیل استاندارد EN 14024 صرفاً موضوع عایق حرارتی را بررسی نمی‌کند و برای عملکرد مکانیکی Thermal Barrier نیز الزامات مشخصی دارد.

پلی‌آمید چه نقشی در پروفیل ترمال بریک دارد؟

پلی‌آمید یکی از مواد متداول برای ساخت Thermal Barrier در سیستم‌های آلومینیومی است.

یکی از انواع رایج، PA66 تقویت‌شده با الیاف شیشه است.

تقویت با الیاف شیشه باعث افزایش ویژگی‌های مکانیکی ماده می‌شود و امکان استفاده از آن را در سیستم‌های ساختمانی فراهم می‌کند.

در مستندات فنی Technoform نیز پروفیل‌های عایق PA66 GF25 برای اتصال اجزای آلومینیومی پنجره، در و نما معرفی شده‌اند و عملکرد مکانیکی مجموعه مطابق الزامات EN 14024 ارزیابی شده است.

آیا ترمال بریک فقط برای عایق کردن پنجره است؟

خیر.

Thermal Break در سیستم‌های مختلفی از جمله:

• پنجره‌های آلومینیومی
• درب‌های آلومینیومی
• نماهای Curtain Wall
• فریم‌های شیشه‌ای
• سیستم‌های اسلایدینگ
• برخی سیستم‌های فاساد

استفاده می‌شود.

استاندارد EN 14024 نیز دامنه کاربرد پروفیل‌های فلزی دارای Thermal Barrier را عمدتاً برای پنجره‌ها، درها، صفحات و Curtain Wallها تعریف می‌کند.

آیا پروفیل ترمال بریک همیشه بهترین انتخاب است؟

خیر.

اگر تنها معیار شما قیمت اولیه باشد، ممکن است پروفیل نرمال انتخاب اقتصادی‌تری باشد.

اما اگر ساختمان نیازمند عملکرد حرارتی بالا باشد، انتخاب ترمال بریک معمولاً منطقی‌تر است.

نکته مهم این است که بهترین پروفیل، الزاماً گران‌ترین پروفیل نیست؛ بلکه پروفیلی است که با نیاز حرارتی، معماری، بودجه و شرایط اقلیمی پروژه هماهنگ باشد.

برای مثال، استفاده از ترمال بریک با شیشه نامناسب و نصب ضعیف، لزوماً عملکرد مورد انتظار را ایجاد نمی‌کند.

چگونه پروفیل ترمال بریک را از نرمال تشخیص دهیم؟

چند روش برای تشخیص اولیه وجود دارد:

بررسی مقطع پروفیل

در مقطع پروفیل ترمال بریک معمولاً می‌توان جدایش میان دو بخش آلومینیومی و نوار عایق را مشاهده کرد.

بررسی نوار پلی‌آمید

وجود نوار پلی‌آمید در بخش میانی پروفیل یکی از نشانه‌های رایج Thermal Break است.

بررسی کاتالوگ فنی

مطمئن‌ترین روش، بررسی دیتاشیت و کاتالوگ تولیدکننده است.

بررسی مشخصات Uf

اگر تولیدکننده مقدار Uf یا مشخصات حرارتی سیستم را اعلام کرده باشد، می‌توان عملکرد حرارتی پروفیل را دقیق‌تر ارزیابی کرد.

بررسی استاندارد و گواهی‌ها

در پروژه‌های حرفه‌ای بهتر است مشخصات سیستم و آزمون‌های مربوط به Thermal Barrier بررسی شود. EN 14024 یکی از استانداردهای مهم در زمینه ارزیابی مکانیکی پروفیل‌های دارای Thermal Barrier است.

10 روش برای انتخاب بین پروفیل ترمال و نرمال

اگر در مرحله انتخاب پروفیل هستید، این ۱۰ مورد را بررسی کنید:

1. شرایط آب‌وهوایی محل پروژه را بررسی کنید.
2. میزان اهمیت مصرف انرژی ساختمان را مشخص کنید.
3. بودجه اولیه پروژه را با هزینه بهره‌برداری مقایسه کنید.
4. مشخصات حرارتی پروفیل و مقدار Uf را بررسی کنید.
5. نوع شیشه را در کنار پروفیل ارزیابی کنید.
6. کیفیت نوار Thermal Break و جنس آن را بررسی کنید.
7. استانداردها و گواهی‌های فنی سیستم را بررسی کنید.
8. کیفیت اتصالات و مونتاژ پروفیل را در نظر بگیرید.
9. درزگیری و هوابندی پنجره را فراموش نکنید.
10. قیمت را بر اساس هزینه کل چرخه عمر بررسی کنید، نه فقط قیمت خرید.

جمع‌بندی؛ ترمال بریک بهتر است یا نرمال؟

اگر اولویت شما کاهش انتقال حرارت، افزایش بهره‌وری انرژی و عملکرد بهتر پوسته ساختمان است، پروفیل آلومینیوم ترمال بریک انتخاب مناسب‌تری نسبت به پروفیل نرمال است. دلیل اصلی این برتری، وجود Thermal Barrier بین بخش‌های داخلی و خارجی پروفیل است که مسیر مستقیم انتقال حرارت را محدود می‌کند. استفاده از پلی‌آمید تقویت‌شده با الیاف شیشه نیز یکی از راهکارهای رایج برای ایجاد این مانع حرارتی است.

در مقابل، اگر پروژه از نظر انرژی حساسیت بالایی ندارد و هزینه اولیه پایین‌تر اولویت اصلی است، پروفیل نرمال می‌تواند گزینه اقتصادی‌تری باشد.

در نهایت، نباید کیفیت پنجره را فقط با نوع پروفیل سنجید. پروفیل، شیشه، یراق‌آلات، درزبندی، ابعاد پنجره، کیفیت ساخت و نحوه نصب همگی در عملکرد نهایی سیستم نقش دارند. بنابراین برای یک ساختمان کم‌مصرف، انتخاب یک سیستم کامل و مهندسی‌شده اهمیت بسیار بیشتری از انتخاب صرفاً یک پروفیل ترمال بریک دارد.

منابع معتبر برای استناد در مقاله

• U.S. Department of Energy – Aluminum Window Thermal Technology
• U.S. Department of Energy – Thermal Break Technology
• EN 14024 – Metal profiles with thermal barrier
• Technoform – EPD for PA66 GF25 Insulating Bars
• European Aluminium – Catalogue of European Standards
• Alumil – Thermal Break Assembly for Aluminium Profiles
